ダイナミックブロック-点パラメータ・移動アクション
[ Answer ]
対象バージョン:AutoCAD 2006~ / AutoCAD LT 2007~

ブロックを挿入後に構成図形の一部のオブジェクトを移動させたいときは「点パラメータと移動アクション」を使います。
ブロックオーサリングパレットからのパラメータタブを展開し、点パラメータを選択します。

移動させたいオブジェクトの基点となる位置に点パラメータを指定します。

ブロックオーサリングパレットからのアクションタブを展開し、移動アクションを選択します。

関連付けさせたい点パラメータ、オブジェクトを選択します。
パラメータ、およびアクションの指定が済んだら状態を保存([ブロックを保存](BSAVE)コマンド)し、ブロックエディタを閉じて([エディタを閉じる](BCLOSE)コマンド)編集を終えます。

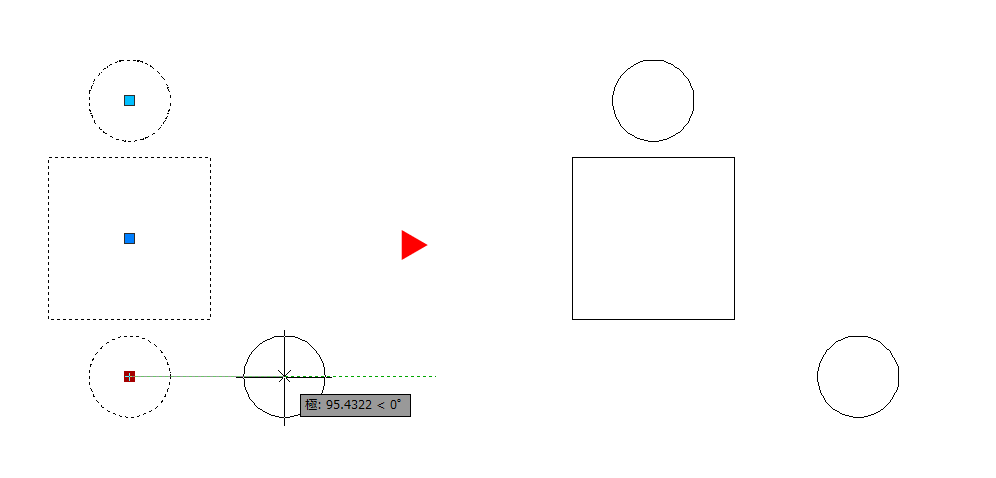

図面内に挿入されたブロックを選択すると点パラメータを指定した位置にグリップが表示されます。この点をドラッグすると対象のオブジェクトを任意の位置に移動させることができます。
