[ Question ]

ダイナミックブロック-直線状パラメータ・移動アクション

[ Answer ]
対象バージョン：AutoCAD 2006～ / AutoCAD LT 2007～

ブロックを挿入後に構成図形の一部のオブジェクトを移動させる方法として「点パラメータと移動アクション」の組み合わせを説明しましたが、今回は「直線状パラメータと移動アクション」を使います。
直線状パラメータは任意の距離を移動させるだけでなく、移動距離を指定(間隔を指定、またはリストから選択)することができます。

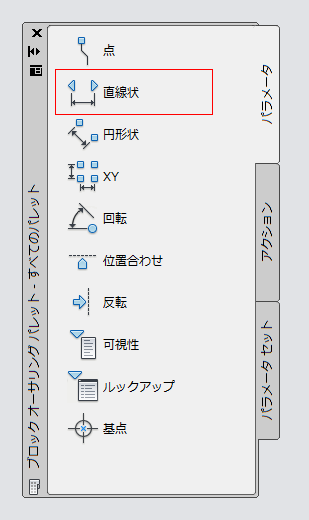

ブロックオーサリングパレットからのパラメータタブを展開し、直線状パラメータを選択します。

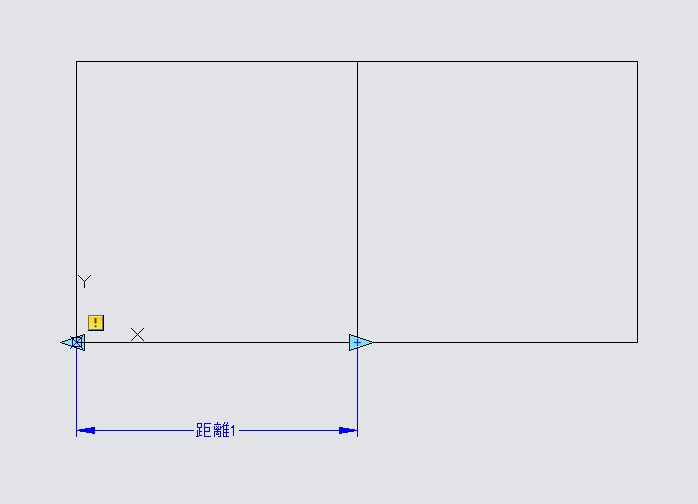

移動の基点となる位置に直線状パラメータを指定します。

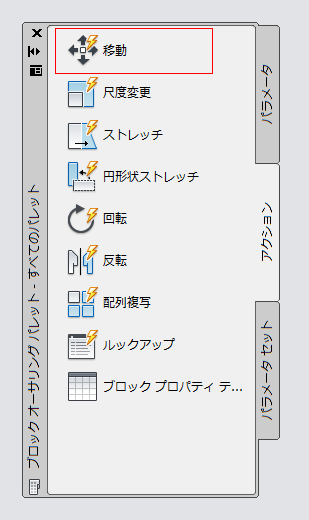

ブロックオーサリングパレットからのアクションタブを展開し、移動アクションを選択します。

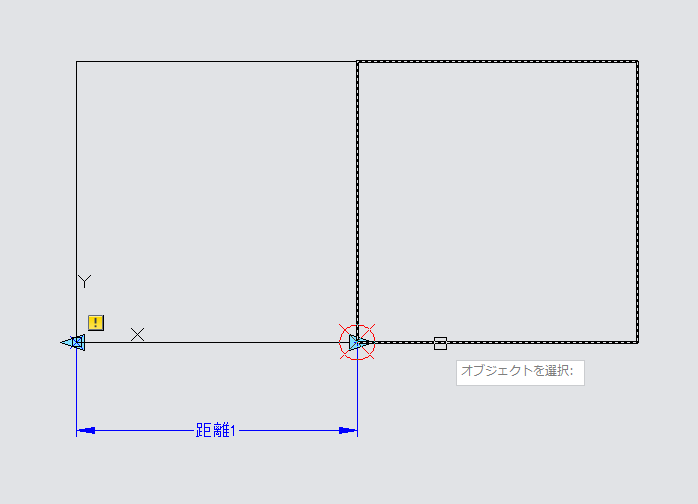

関連付けさせたい直線状パラメータを選択し、アクションと関連付けるパラメータ点(赤い記号)として右側の点を指定します。
続けて移動させるオブジェクトを選択します。

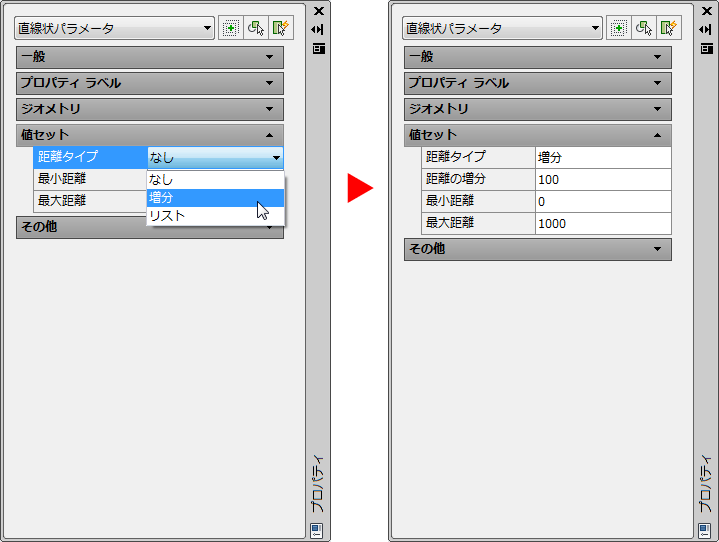

直線状パラメータを選択し、プロパティパレットを開きます。値セットの項目にある距離タイプから「増分」を選択します。
距離の増分には移動距離として「100」、最小距離には「0」、最大距離には「1000」と入力します。
これによって移動距離に制限を与えることができます。

■ 距離タイプ

• なし … 移動距離は自由に指定できます。
• 増分 … 増分の値を指定、また最小・最大距離を指定することで移動を制御できます。
• リスト … 移動距離をリストから選択させることができます。

パラメータ、およびアクション、プロパティの指定が済んだら状態を保存（[ブロックを保存](BSAVE)コマンド)し、ブロックエディタを閉じて([エディタを閉じる](BCLOSE)コマンド)編集を終えます。

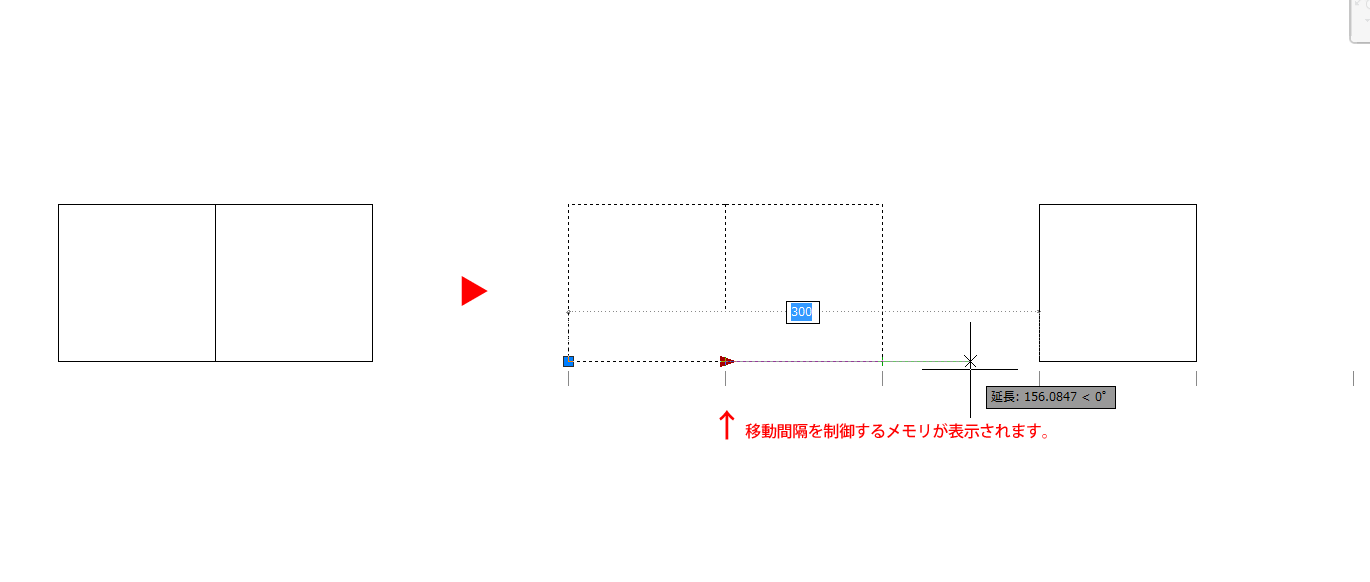

図面内に挿入されたブロックを選択すると移動パラメータを指定した位置にグリップが表示されます。
この点をドラッグすると対象のオブジェクトを一定の間隔で移動させることができます。
また最大の移動距離1000以上は移動されません。
