[ Question ]

配線レイヤに自動的に切り替わらない

[ Answer ]


レイヤにはシンボルレイヤ(S)、配線レイヤ(W)があります。
例えば「035 (S)電灯」レイヤに作図されている電気シンボルから配線を記入しようとすると自動的に「036 (W)電灯」レイヤに切り替わり配線を作図することができます。
この自動切換えが行われない場合は、設定を確認してください。

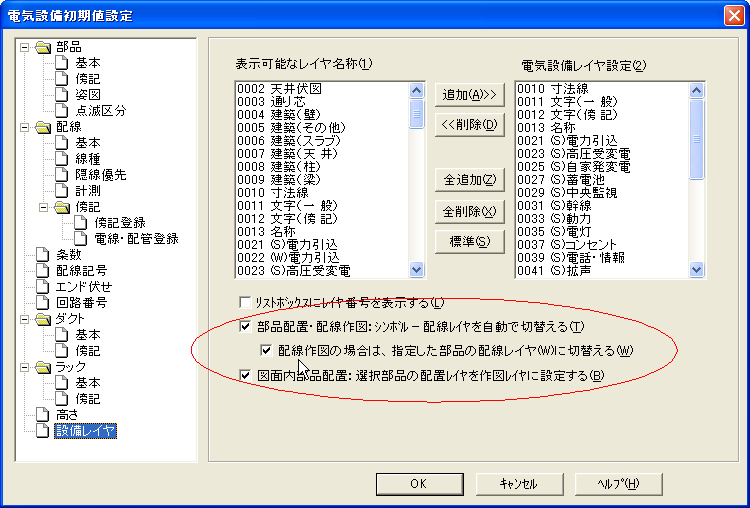

[電気設定]コマンドを実行し、電気設備初期値設定ダイアログを開きます。
設備レイヤにある「部品配置・配線作図:シンボル-配線レイヤを自動で切り替える」、「配線作図の場合は、指定した部品の配線レイヤ(W)に切替える」のチェックが外れていると思いますので、こちらの項目にチェックを付けます。

また、次のようなことも考えられます。(S)、(W)に続く名称が異なる場合は関連認識がされなくなります。

< 間違い例 >
100 (S)天井照明
101 (W)天井配線

< 正しい例 >
100 (S)天井照明
101 (W)天井照明
