[ Question ]

引出線の書き方

[ Answer ]

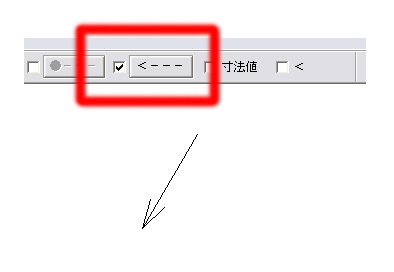

最初に[線]コマンドを実行し、コントロールバーより[<---]を有効にして矢印付き線を作図します。

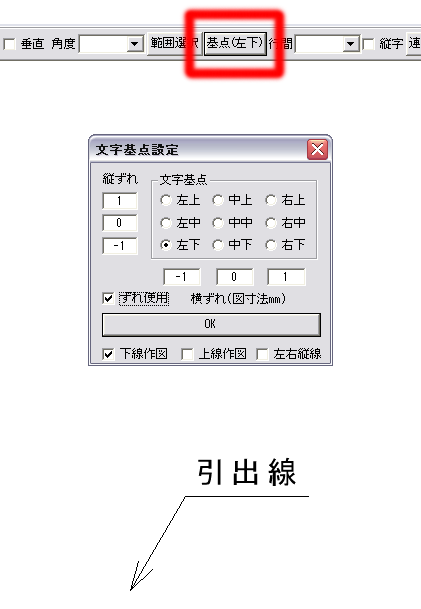

次に[文字]コマンドを実行し、コントロールバーより[基点]ボタンをクリックします。
文字基点設定ダイアログが開かれるので、「ずれ使用」、「下線作図」にチェックし[OK]ボタンをクリックします。
後は通常通り文字を入力し、最初に作図した矢印付き線の端部に位置合わせして配置します。
